    صفحه اصلی / اخبار / اخبار صنعت / درایو سیاره ای - فناوری ، سیستم ، مؤلفه ها و برنامه ها

    درایو سیاره ای - فناوری ، سیستم ، مؤلفه ها و برنامه ها

    درک فناوری درایو سیاره ای و اصول مهندسی آن

    بوها محرک سیاره ای ، همچنین به عنوان یک سیستم دنده سیاره ای شناخته می شود ، یک مکانیسم انتقال فشرده و کارآمد است که به طور گسترده در وسایل نقلیه برقی (EVS) ، روباتیک ، ماشین آلات سنگین و اتوماسیون دقیق مورد استفاده قرار می گیرد. پیکربندی منحصر به فرد آن - مستحق بودن از یک مرکز چرخ دنده ، اطراف چرخ دنده های سیاره ، و یک بیرونی چرخ دنده - آن را برای دستیابی به چگالی گشتاور بالا ، انتقال برق صاف و توزیع بار عالی.

    اصول مهندسی

    • توزیع گشتاور : چندین چرخ دنده سیاره بار را به اشتراک می گذارند و باعث کاهش استرس در هر دندان دنده و افزایش دوام کلی می شوند.
    • فشردگی : طراحی کواکسیال به این معنی است که شفت های ورودی و خروجی تراز می شوند و باعث صرفه جویی در فضای در برنامه هایی می شوند که حجم نصب محدود باشد.
    • کارایی : با روغن کاری مناسب و تولید دقیق ، راندمان می تواند به بیش از 95 ٪ برسد.
    • نسبت دنده : با تغییر تعداد دندان ها در خورشید ، سیاره و چرخ دنده های حلقه ای حاصل می شود و سرعت و تبدیل گشتاور را قادر می سازد.
    • کنترل عکسبرداری : ماشینکاری دقیق باعث کاهش عکس العمل می شود ، که برای کنترل حرکت روباتیک و تجهیزات CNC بسیار مهم است.

    مقایسه پارامتر معمولی برای سیستم های درایو سیاره ای

    پارامتر محرک سیاره ای گیربکس شافت موازی جعبه دنده کرم
    چگالی گشتاور بالا (طراحی جمع و جور) واسطه کم
    کارآیی (٪) 90-97 85-93 50-70
    Backlash (Arcmin) <5 تا 15 10-20 20-40
    نسبت اندازه به چشمان عالی خوب ضعیف
    دامنه نسبت دنده معمولی 3: 1 تا 100: 1 1.5: 1 تا 20: 1 5: 1 تا 75: 1
    سطح سر و صدا کم تا متوسط واسطه کم
    طول عمر (ساعت) 15،000-30،000 10،000-20،000 5000-10،000

    این پیکربندی مهندسی درایوهای سیاره ای را قادر می سازد تا در برنامه های خواستار برتری داشته باشند گشتاور بالا ، حرکت دقیق و راندمان فضا ، ایجاد آنها به یک انتخاب ترجیحی برای سیستم های مکانیکی پیشرفته.

    سیستم های درایو سیاره ای: راه حل های با دقت بالا برای EVS ، روباتیک و صنعت سنگین

    سیستم های درایو سیاره ای برای تحویل مهندسی شده اند دقت استثنایی ، خروجی گشتاور و راندمان فضا ، ساختن آنها برای برنامه هایی که دقت و قابلیت اطمینان بسیار مناسب است ، بسیار مناسب است. چیدمان دنده سیاره ای منحصر به فرد آنها تضمین می کند توزیع بار متعادل ، حداقل عکس العمل و حرکت صاف - عوامل ضروری برای وسایل نقلیه برقی (EV) ، سیستم های رباتیک و ماشین آلات صنعتی سنگین.

    برنامه های کاربردی در وسایل نقلیه برقی (EVS)

    • موتورهای کششی : درایوهای سیاره ای به انتقال گشتاور موتور به طور کارآمد به چرخ ها ، بهینه سازی شتاب و دامنه کمک می کنند.
    • ادغام نیروگاه : طراحی جمع و جور در فضای شاسی محدود قرار می گیرد و راه حل های سبک و با مسافت پر از آن را امکان پذیر می کند.
    • ترمز ترمیمی : راندمان بالا از سیستم های بازیابی مؤثر پشتیبانی می کند.

    برنامه های کاربردی در روباتیک

    • بازوهای مفصل : درایوهای سیاره ای کم پشتی ، موقعیت دقیق را در اتصالات روباتیک امکان پذیر می کنند.
    • سیستم عامل های سیار : اندازه جمع و جور و گشتاور بالا حرکات چابک و پاسخگو را فعال می کند.
    • سیستم اتوماسیون : کنترل حرکت مداوم ، تکرارپذیری بالایی را در خطوط مونتاژ تضمین می کند.

    برنامه های کاربردی در صنعت سنگین

    • دست زدن به مواد : بارهای زیادی را در جرثقیل ها ، نقاله ها و ماشین آلات معدن انجام می دهد.
    • تجهیزات ساختمانی : چگالی گشتاور بالا از برنامه های خواستار مانند بیل مکانیکی و دکل های حفاری پشتیبانی می کند.
    • مطبوعات صنعتی : حرکت صاف و کنترل شده را در زیر بارهای شدید فراهم می کند.

    مقایسه پارامتر معمولی برای سیستم های درایو سیاره ای با دقت بالا

    پارامتر برنامه های EV برنامه های روباتیک برنامه های سنگین صنعت
    دامنه گشتاور (NM) 150-1،500 20-500 1000-10،000
    کارآیی (٪) 92-97 90-96 90-95
    Backlash (Arcmin) <10 <5 10-15
    دامنه نسبت دنده 4: 1 تا 20: 1 3: 1 تا 100: 1 5: 1 تا 50: 1
    طول عمر (HRS) 20،000-30،000 15،000-25،000 25،000-40،000
    سطح سر و صدا کم تا متوسط کم واسطه
    نسبت اندازه به چشمان عالی عالی خوب

    این سیستم ها برای دوام ، دقت و سازگاری بشر با استفاده از پارامترهای خیاطی مانند نسبت دنده ، واکنش شدید و ظرفیت گشتاور ، مهندسان می توانند سیستم های درایو سیاره ای را پیکربندی کنند تا خواسته های عملکرد خاص هر صنعت را برآورده کنند.

    اجزای کلیدی و ویژگی های طراحی جعبه دنده های درایو سیاره ای مدرن

    جعبه دنده های درایو سیاره ای مدرن برای مهندسی شده است انتقال گشتاور بالا ، کنترل دقیق حرکت و ادغام جمع و جور بشر آنها از طریق ترکیبی از مؤلفه های خوب طراحی شده و تکنیک های پیشرفته تولید به این قابلیت ها می رسند.

    اجزای اصلی

    1. چرخ دنده - دنده مرکزی متصل به شافت ورودی ؛ انتقال گشتاور به چرخ دنده های سیاره را آغاز می کند.
    2. چرخ دنده های سیاره - چندین چرخ دنده که چرخ دنده خورشید را می چرخند. برای بهبود ظرفیت و دوام ، بار را به اشتراک بگذارید.
    3. چرخ دنده - دنده بیرونی با دندانهای داخلی که با چرخ دنده های سیاره استفاده می شود. ثبات ساختاری را فراهم می کند.
    4. سیاره - چرخ دنده های سیاره را در موقعیت قرار داده و گشتاور را به شافت خروجی منتقل می کند.
    5. یاتاقان - اصطکاک را کاهش داده و بارهای محوری/شعاعی را برای عملکرد نرم تر پشتیبانی کنید.
    6. محفظه - گیربکس را محصور می کند ، از تراز و محافظت در برابر آلاینده ها اطمینان می دهد.
    7. سیستم مهر و موم - حفظ روغن کاری ، به حداقل رساندن سایش و گسترش عمر عملیاتی.

    ویژگی های طراحی جعبه دنده های درایو سیاره ای مدرن

    • تراکم گشتاور بالا - طراحی جمع و جور گشتاور بالایی را نسبت به اندازه ارائه می دهد.
    • عکسبرداری - از طریق ماشینکاری دقیق ، برای روباتیک و برنامه های CNC ضروری است.
    • ساخت و سازهای مدولار - اجازه می دهد تا مراحل انباشت نسبت های دنده بالاتر بدون قربانی کردن کارآیی.
    • توزیع بار پیشرفته - چندین چرخ دنده سیاره به طور مساوی گشتاور را به اشتراک می گذارند و باعث کاهش استرس دندان دنده می شوند.
    • راندمان بالا - پروفایل دنده دقیق و روغن کاری بهینه شده از دست دادن انرژی به حداقل می رسد.
    • کاهش سر و صدا - چرخ دنده های مارپیچ یا مخصوص برش باعث کاهش سر و صدای عملیاتی می شود.
    • بهینه سازی مواد - استفاده از فولاد سخت ، تیمارهای سطح و کامپوزیت های پیشرفته برای مقاومت و مقاومت در برابر سایش.

    مقایسه پارامتر معمولی تنظیمات گیربکس درایو سیاره ای

    پارامتر درایو سیاره ای تک مرحله ای درایو سیاره ای دو مرحله ای درایو سیاره ای سه مرحله ای
    دامنه نسبت دنده 3: 1 تا 10: 1 9: 1 تا 100: 1 100: 1 تا 1000: 1
    کارآیی (٪) 95-97 92-96 90-94
    Backlash (Arcmin) <5 تا 10 <8 تا 12 <10 تا 15
    ظرفیت گشتاور (NM) کم تا متوسط متوسط ​​تا زیاد خیلی بلند
    نسبت اندازه به چشمان عالی عالی خوب
    سطح سر و صدا کم کم تا متوسط واسطه
    بسامد کم کم واسطه

    مهندسان با انتخاب دقیق تعداد مراحل ، مشخصات دندان دنده و مواد می توانند گیربکس های درایو سیاره ای را برای سرعت خاص ، گشتاور و نیازهای دقیق بهینه کنید ، آنها را برای EVS ، روباتیک و کاربردهای سنگین صنعت همه کاره ایجاد کنید.

    برنامه های درایو سیاره ای در روباتیک ، تجهیزات سنگین و اتوماسیون صنعتی

    محرک سیاره ای سیستم ها به طور گسترده ای در روباتیک ، ماشین آلات سنگین و اتوماسیون صنعتی به خاطر آنها چگالی گشتاور بالا ، اندازه جمع و جور و کنترل دقیق بشر با استفاده از تکنیک های پیشرفته تولید و طراحی ، آنها می توانند خواسته های حرکت پویا ، ظرفیت بار بالا و طول عمر طولانی عمل را برآورده کنند.

    برنامه های کاربردی در روباتیک

    • بازوهای رباتیک -درایوهای سیاره ای کم پشتی ، موقعیت یابی قابل تکرار ، برای مونتاژ ، جوشکاری و کارهای بازرسی را ضروری می کنند.
    • روباتیک همراه - گشتاور بالا در یک طراحی جمع و جور ، وسایل نقلیه هدایت شده خودمختار (AGV) و سیستم عامل های تلفن همراه را قادر می سازد تا در محیط های محدود به راحتی کار کنند.
    • محرک های دقیق - برای اطمینان از کنترل حرکت خوب در اتصالات و اثرات نهایی استفاده می شود.

    برنامه های کاربردی در تجهیزات سنگین

    • ماشین آلات ساختمانی - از عملکردهای بلند کردن ، چرخش و رانندگی تحت بارهای سنگین با قابلیت اطمینان بالا پشتیبانی می کند.
    • تجهیزات معدن - تولید گشتاور پایدار را در شرایط سخت ارائه می دهد و حداقل خرابی را تضمین می کند.
    • ماشین آلات کشاورزی -انتقال انرژی کارآمد برای عملیات کشاورزی در مقیاس بزرگ فراهم می کند.

    برنامه های کاربردی در اتوماسیون صنعتی

    • سیستم های نقاله -حرکات پایدار را برای کنترل مواد با قابلیت تحمل بار بالا تضمین می کند.
    • دستگاه های بسته بندی -هماهنگ سازی را برای خطوط بسته بندی دقیق و با سرعت بالا حفظ می کند.
    • تجهیزات CNC - موقعیت مناسب و دقیق را برای عملیات برش ، فرز و شکل دهی امکان پذیر می کند.

    مقایسه پارامتر معمولی توسط قسمت برنامه

    پارامتر روباتیک تجهیزات سنگین اتوماسیون صنعتی
    دامنه گشتاور (NM) 10-500 1000-10،000 50-2000
    کارآیی (٪) 90-96 90-95 92-97
    Backlash (Arcmin) <5 10-15 <8
    دامنه نسبت دنده 3: 1 تا 100: 1 5: 1 تا 50: 1 3: 1 تا 25: 1
    طول عمر (HRS) 15،000-25،000 25،000-40،000 20،000-30،000
    نسبت اندازه به چشمان عالی خوب عالی
    سطح سر و صدا کم واسطه کم

    مزیت فنی و منطقه ای بیتو

    بیتو متخصص در کاهش دهنده های با دقت بالا سیاره ای ، ادغام Japanese electromechanical R&D و فرآیندهای تولید دقیق با درخواست فناوری پیشرو در زمینه طراحی و توسعه ، بیتو به طور مداوم ساختارهای درایو سیاره ای را برای ارتقاء عملکرد و گسترش عمر خدمات بهینه و به روز می کند.

    واقع در شهر پینگهو ، استان ژجیانگ ، در داخل منطقه توسعه اقتصادی و فناوری ملی ، بیتو از یک اکوسیستم صنعتی منحصر به فرد سود می برد. منطقه میزبان پارک صنعتی ملی (Jiaxing) National (Jiaxing) و برنامه مشعل ملی پایگاه نوری و مکانیکی Pinghu بشر از نظر جغرافیایی ، پینگو در قلب قلب نشسته است Delta River River Yangtze ، همسایه شانگهای در شرق و خلیج Hangzhou به جنوب ، دسترسی استراتژیک به پویاترین منطقه اقتصادی چین را ارائه می دهد. این مکان سودمند از ادغام منابع فناوری جهانی بیتو با قابلیت های تولید دقیق محلی پشتیبانی می کند ، و راه حل های درایو سیاره ای خود را برای آن مناسب می کند روباتیک ، تجهیزات سنگین و سیستم های پیشرفته اتوماسیون .

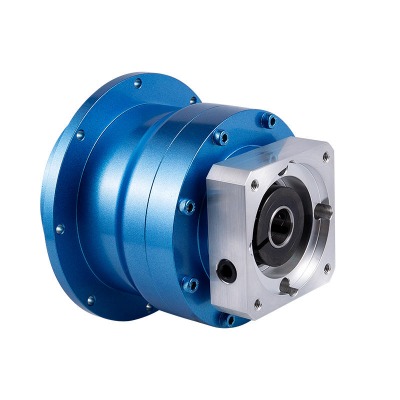

    سر و صدای کم مصرف سروو با سرعت موتور کاهش دهنده سیاره AHT $ $ $ $ $
