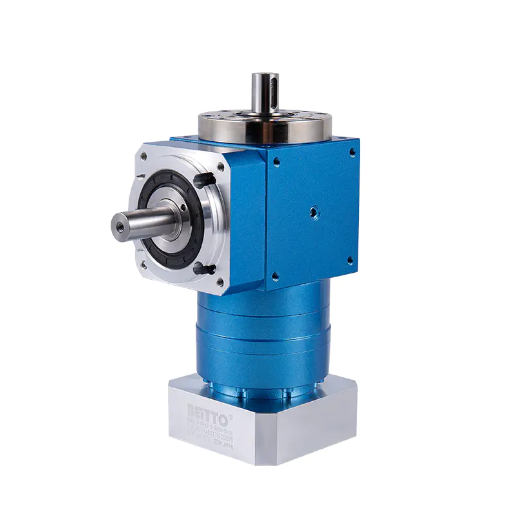

راهنمای نهایی گیربکس های سیاره ای با گشتاور بالا: طراحی، مزایا و کاربردها

در دنیای کنترل دقیق حرکت و انتقال نیرو، اجزای کمی به اندازه قطعات مهم و همه کاره هستند. گیربکس سیاره ای با گشتاور بالا . این گیربکس ها که به دلیل چگالی گشتاور استثنایی، استحکام و دقت خود مشهور هستند، ستون فقرات کاربردهای صنعتی مورد نیاز هستند. این راهنمای جامع به اصول مهندسی، مزایای کلیدی و معیارهای انتخاب گیربکس های سیاره ای، با تمرکز بر راه حل های گشتاور بالا برای چالش برانگیزترین وظایف، می پردازد.

آشنایی با معماری گیربکس سیاره ای

در هسته خود، یک سیستم چرخ دنده سیاره ای از سه جزء اصلی تشکیل شده است که به صورت متحدالمرکز چیده شده اند و شبیه منظومه شمسی هستند. این طراحی منحصر به فرد سرچشمه قابلیت های قابل توجه آن است.

اجزای اصلی و عملکرد آنها

• Sun Gear: چرخ دنده مرکزی که معمولاً درایور ورودی است.
• سیاره چرخ دنده: چرخ دنده های متعددی که به دور چرخ دنده خورشیدی می چرخند و هم با خورشید و هم با چرخ دنده حلقه ای می چرخند.
• حامل سیاره: چرخ دنده های سیاره را در جای خود نگه می دارد و اغلب به عنوان خروجی عمل می کند و گشتاور چند برابری را ارائه می دهد.
• چرخ دنده (حلقه): حلقه بیرونی با دندان های رو به داخل که کل سیستم را در بر می گیرد، معمولا ثابت نگه داشته می شود یا به عنوان یک خروجی جایگزین استفاده می شود.

ضرب گشتاور چگونه به دست می آید

قدرت طراحی سیاره ای در توانایی آن برای توزیع بار در چند چرخ دنده سیاره نهفته است. این اشتراک بار چیزی است که یک فاکتور فرم فشرده را قادر می سازد تا نیروهای بسیار زیاد را مدیریت کند. هنگامی که گشتاور به چرخ دنده خورشیدی اعمال می شود، چرخ دنده های سیاره را به حرکت در می آورد، که سپس در امتداد چرخ دنده حلقه ای ثابت "راه می روند". این عمل باعث می شود که حامل سیاره با سرعت کاهش یافته اما با افزایش قابل توجه گشتاور بچرخد. نسبت کاهش با تعداد دندانه های خورشید، سیارات و چرخ دنده حلقه تعیین می شود. همانطور که در متون مهندسی مکانیک ذکر شده است، فرمول اساسی برای نسبت یک مجموعه سیاره ای ساده (با یک چرخ دنده حلقه ثابت) 1 است (دندان دنده حلقه / دندان دنده خورشید)، که نسبت های بالایی را که در یک مرحله قابل دستیابی است توضیح می دهد [1].

مزایای کلیدی گیربکس های سیاره ای با گشتاور بالا

انتخاب گیربکس سیاره ای نسبت به انواع دیگر، مانند طرح های محور موازی یا چرخ دنده حلزونی، مجموعه ای متمایز از مزیت ها را برای کاربردهای با کارایی بالا ارائه می دهد.

مزایای حیاتی در سناریوهای با تقاضای بالا:

• نسبت گشتاور به حجم استثنایی: اشتراک بار بین سیاره های متعدد امکان گشتاور بسیار بالاتری را در بسته بندی کوچکتر و با فضای کارآمدتر در مقایسه با سایر انواع دنده فراهم می کند.
• دقت بالا و واکنش کم: تولید دقیق منجر به حداقل جابجایی زاویه ای بین ورودی و خروجی تحت بار می شود که برای روباتیک و سیستم های موقعیت یابی خودکار بسیار مهم است.
• سفتی برتر و سختی پیچشی: طراحی کواکسیال و چندین نقطه تماس دنده باعث مقاومت عالی در برابر چرخش تحت بار شده و انتقال حرکت دقیق را تضمین می کند.
• راندمان بالا: با بازدهی بیش از 97 درصد در هر مرحله، گیربکس های سیاره ای تلفات توان را به حداقل می رساند و تولید گرما و هزینه های عملیاتی را کاهش می دهد.

برای مهندسان، درک مبادلات بین معماری‌های مختلف گیربکس ضروری است. مقایسه مستقیم مزیت سیاره ای را روشن می کند:

پرداختن به چالش های رایج و ملاحظات فنی

در حالی که گیربکس‌های سیاره‌ای قوی هستند، عملکرد و طول عمر آنها به پرداختن به چالش‌های طراحی و عملیاتی خاص بستگی دارد.

غلبه بر اتلاف گرما در کاربردهای گشتاور بالا

عملکرد مداوم تحت بارهای زیاد گرمای قابل توجهی تولید می کند. مدیریت حرارتی موثر یک گزینه نیست بلکه یک ضرورت است. طراحی های پیشرفته دارای ویژگی هایی مانند پره های خنک کننده یکپارچه، مسیرهای روانکاری بهینه، و استفاده از روان کننده های مصنوعی با کارایی بالا هستند. به عنوان مثال، هنگام تعیین گیربکس برای درایوهای چرخ دنده سیاره ای با گشتاور بالا پیوسته ، مهندسان باید امتیاز توان حرارتی را محاسبه کنند تا اطمینان حاصل شود که واحد می تواند گرما را به همان اندازه که گشتاور را منتقل می کند، دفع کند.

تضمین دوام و عمر طولانی

ماندگاری بسیار مهم است، به خصوص در محیط های خشن. کلید طول عمر، کیفیت ماشینکاری دندانه های چرخ دنده، انتخاب بلبرینگ و یکپارچگی محفظه است. ساییدن دقیق دندانه های چرخ دنده برای دستیابی به مشخصات کامل، غلظت استرس را کاهش می دهد و سایش را به حداقل می رساند. علاوه بر این، انتخاب یاتاقان هایی که می توانند بارهای شعاعی و محوری را از چرخ دنده های سیاره ای تحمل کنند بسیار مهم است. گیربکس ساخته شده برای گیربکس های سیاره ای سنگین برای اتوماسیون صنعتی اغلب دارای چرخ دنده های کربن دار و سخت شده، یاتاقان های با ظرفیت زیاد، و محفظه های محکم و مهر و موم شده برای حذف آلاینده ها هستند.

انتخاب نسبت کاهش بهینه

نسبت کاهش مستقیماً بر سرعت خروجی، گشتاور و اینرسی سیستم تأثیر می گذارد. یک گیربکس سیاره ای چند مرحله ای امکان نسبت های بسیار بالا (مثلاً 100:1 یا بیشتر) را فراهم می کند و در عین حال اندازه جمع و جور را حفظ می کند. انتخاب نسبت مناسب شامل متعادل کردن سرعت کار موتور با سرعت خروجی و گشتاور مورد نظر است. این یک گام حیاتی در طراحی سیستم هایی مانند سیستم‌های چرخ دنده سیاره‌ای با گشتاور بالا عکس‌العمل کم برای نمایه سازی دقیق یا بازوهای رباتیک، که در آن پاسخ دینامیکی و دقت موقعیت به یکدیگر وابسته هستند.

شیرجه عمیق به دامنه های کاربردی خاص

ویژگی های منحصر به فرد گیربکس های سیاره ای با گشتاور بالا، آنها را در طیف گسترده ای از صنایع ضروری می کند.

رباتیک و ماشین آلات خودکار

در رباتیک، دقت، فشردگی و قابلیت اطمینان غیرقابل مذاکره است. گیربکس های سیاره ای راه حل ترجیحی برای محرک های مفصلی ربات هستند که گشتاور بالایی را برای حرکت دستکاری کننده ها فراهم می کنند و در عین حال کنترل دقیق موقعیت را حفظ می کنند. واکنش کم آنها برای دقت قابل تکرار ضروری است. به همین دلیل است که آنها مرکزی هستند گیربکس های سیاره ای با گشتاور بالا برای بازوهای رباتیک ، امکان حرکات صاف، قدرتمند و دقیق در مونتاژ، جوشکاری و ربات های جابجایی مواد را فراهم می کند.

سیستم های انرژی های تجدیدپذیر

بخش انرژی های تجدیدپذیر برخی از سخت ترین شرایط عملیاتی را ارائه می دهد. در سیستم‌های کنترل گام و انحراف توربین‌های بادی، گیربکس‌ها باید بارهای بسیار زیاد و متغیر، آب و هوای سخت را تحمل کنند و در طول چند دهه به حداقل تعمیر و نگهداری نیاز داشته باشند. گیربکس های سیاره ای با ظرفیت گشتاور و دوام بالایی که دارند، برای این نقش ها بسیار مناسب هستند. طراحی آن‌ها به آن‌ها اجازه می‌دهد تا نیروهای عظیمی که در تنظیم پره‌های توربین دخیل هستند را به طور موثر منتقل و کنترل کنند.

موبایل و تجهیزات خارج از جاده

برای بیل مکانیکی، جرثقیل ها و سایر ماشین آلات سنگین، چگالی توان و ناهمواری کلیدی است. چرخ دنده های سیاره ای اغلب در چرخ های محرک و حلقه های چرخشی در این ماشین ها استفاده می شوند. توانایی آنها در تحمل بارهای ضربه ای و ارائه گشتاور بالا در یک پوشش فشرده بی نظیر است. هنگامی که در یکپارچه شده است گیربکس های سیاره ای برای تجهیزات معدن و ساخت و ساز آنها با آب بندی و مقاومت در برابر خوردگی پیشرفته مهندسی شده اند تا در محیط های گرد و غبار، مرطوب و ساینده به طور قابل اعتماد عمل کنند.

نوآوری و آینده فناوری چرخ دنده سیاره ای

تلاش برای عملکرد بالاتر به نوآوری ادامه می دهد. تحقیقات در زمینه هایی مانند مواد پیشرفته (مانند کامپوزیت ها و آلیاژهای با استحکام بالا)، فرآیندهای عملیات حرارتی اختصاصی و تکنیک های ساخت فوق العاده دقیق متمرکز شده است. علاوه بر این، ادغام سنسورها برای نظارت بر وضعیت و تعمیر و نگهداری پیش بینی شده در حال تبدیل شدن به یک ویژگی استاندارد در گیربکس های "هوشمند" نسل بعدی است. هدف این پیشرفت‌ها این است که مرزهای آنچه برای آن ممکن است را کنار بگذارند گیربکس سیاره ای با گشتاور بالا عملکرد، منجر به راندمان بیشتر، عمر طولانی تر و ادغام هوشمندتر در سیستم های صنعتی به هم پیوسته می شود [2].

انتخاب جعبه دنده سیاره ای با گشتاور بالا: راهنمای عملی

انتخاب صحیح مستلزم ارزیابی سیستماتیک الزامات برنامه شما در برابر مشخصات گیربکس است.

پارامترهای حیاتی برای ارزیابی

• گشتاور و حداکثر گشتاور درجه بندی شده: اطمینان حاصل کنید که گشتاور نامی گیربکس با بار مداوم شما مطابقت دارد و حداکثر میزان گشتاور آن از هر بار شوک مورد انتظار بیشتر است.
• نسبت کاهش: با توجه به مشخصات موتور، نسبت را به سرعت خروجی و گشتاور مورد نظر خود مطابقت دهید.
• واکنش متقابل: یک مقدار عکس برگشتی را مشخص کنید که نیازهای دقیق برنامه شما را برآورده می کند (به عنوان مثال، <5 قوس در دقیقه برای اتوماسیون با دقت بالا).
• پیکربندی ورودی/خروجی: تأیید کنید که انواع شفت (کلیددار، اسپلینت)، اندازه‌ها و رابط نصب (فلنج، پا) سازگار هستند.
• رتبه بندی زیست محیطی: رتبه بندی IP (محافظت از ورود) را از نظر مقاومت در برابر گرد و غبار و آب بررسی کنید و از مناسب بودن محدوده دمای عملیاتی اطمینان حاصل کنید.

سوالات متداول (سؤالات متداول)

1. چه چیزی یک گیربکس سیاره ای را "گشتاور بالا" می کند؟

الف گیربکس سیاره ای با گشتاور بالا به طور خاص برای ارائه گشتاور خروجی فوق العاده بالا نسبت به اندازه آن طراحی شده است. این امر از طریق ماشینکاری دقیق، دندانه‌های دنده سخت شده، چیدمان‌های بلبرینگ بهینه‌شده، و اغلب مراحل دنده‌های متعدد برای چند برابر کردن گشتاور به طور موثر در یک محفظه فشرده به دست می‌آید.

2. چگونه بفهمم که به یک مدل با بک‌لش کم نیاز دارم؟

شما نیاز به یک سیستم چرخ دنده سیاره ای با واکنش کم با گشتاور بالا اگر برنامه شما مستلزم تعیین موقعیت دقیق، نمایه سازی مکرر یا برگشت سریع حرکت باشد. به عنوان مثال می توان به بازوهای رباتیک، میزهای چرخشی CNC و مراحل اتوماسیون دقیق اشاره کرد که در آن حتی خطاهای موقعیتی کوچک غیرقابل قبول هستند.

3. آیا گیربکس های سیاره ای می توانند عملکرد مداوم و سنگین را تحمل کنند؟

بله، اما آنها باید به طور خاص برای آن طراحی شوند. به دنبال گیربکس های عرضه شده در بازار باشید درایوهای چرخ دنده سیاره ای با گشتاور بالا پیوسته . ویژگی‌های کلیدی شامل مدیریت حرارتی قوی (پره‌های خنک‌کننده، روان‌کاری کارآمد)، بلبرینگ‌های باکیفیت و چرخ دنده‌هایی است که برای طولانی‌مدت عمر تحت بار ثابت طراحی شده‌اند.

4. چرا گیربکس های سیاره ای در رباتیک بسیار رایج هستند؟

چگالی توان بالای آنها امکان ایجاد محرک های مفصلی قدرتمند و فشرده را فراهم می کند. واکنش کم و سفتی پیچشی بالا گیربکس های سیاره ای با گشتاور بالا برای بازوهای رباتیک حرکت دقیق و قابل تکرار را فعال کنید، که اساس دقت و عملکرد رباتیک است.

5. نشانه های سایش یا خرابی در گیربکس سیاره ای چیست؟

شاخص های رایج عبارتند از افزایش صدا یا لرزش، افزایش دمای عملیاتی، نشت روان کننده قابل مشاهده و افزایش قابل اندازه گیری در واکنش. برای تجهیزات حیاتی مانند گیربکس های سیاره ای سنگین برای اتوماسیون صنعتی اجرای یک برنامه تحلیل ارتعاش و پایش روغن معمولی برای نگهداری پیش بینی شده توصیه می شود.

را گیربکس سیاره ای با گشتاور بالا اوج طراحی مکانیکی است که ترکیبی بی نظیر از استحکام، دقت و کارایی را در یک بسته بندی فشرده ارائه می دهد. از اتصالات دقیق ربات های صنعتی گرفته تا پیشرانه های عظیم ماشین آلات ساختمانی، نقش آن ضروری است. از آنجایی که صنایع برای اتوماسیون بیشتر، راندمان بالاتر و تجهیزات قوی تر تلاش می کنند، تقاضا برای راه حل های پیشرفته دنده سیاره ای تنها رشد خواهد کرد. تولیدکنندگانی که تحقیق و توسعه پیشرفته را با فرآیندهای تولید دقیق ترکیب می‌کنند، مانند مواردی که استانداردهای سختگیرانه در هاب‌های مهندسی دقیق را رعایت می‌کنند، آماده هستند که این تکامل را رهبری کنند و راه‌حل‌های قابل اعتماد انتقال نیرو را ارائه دهند که صنعت مدرن به آن وابسته است.

مراجع

[1] J. Uicker، G. Pennock و J. Shigley، "Theory of Machines and Mechanisms"، ویرایش پنجم، انتشارات دانشگاه آکسفورد، 2017. (تبیین فرمول های نسبت دنده های سیاره ای بنیادی و سینماتیک).

[2] "پیشرفت در طراحی و ساخت چرخ دنده"، سالنامه آکادمی بین المللی مهندسی تولید (CIRP)، جلد. 68، شماره 2, 2019. (بررسی مواد مدرن، تکنیک‌های ساخت و فناوری‌های حسگر یکپارچه در سیستم‌های دنده‌ای).
